Wireless Access Management MikroTik

Wireless Access Management MikroTik



Mata Pelajaran : Jaringan Nirkabel
Paket Keahlian : Teknik Komputer Jaringan

Bismillah ...
Assalamu'alaikum Warahmatullahi Wabarakatuh ......

Untuk blog kali ini , Admin akan share konfigurasi untuk Wireless Access Management di MikroTik.
Dalam MikroTik ini ada beberapa fitur atau cara mengatur akses dari sebuah interface wireless.Untuk postingan kali ini Kita akan bahas 3 konfigurasi yaitu :

A. Mac Address Filtering
B. Default Forwarding.

Untuk perangkat MikroTik yang admin gunakan kali ialah 3 RB941-2nD.

Lebih jelasnya Kita langsung masuk ke konfigurasi:

A. Mac Address Filtering

Mac Address Filtering ialah fitur MikroTik yang berfungsi memfilter perangkat yang memiliki mac address tertentu dan didaftarkan di Access Point agar bisa terkoneksi dengan Access Point yang kita buat.

Konfigurasi AP :

1. Koneksikan terlebih dahulu antara Access Point dengan Station. (PTMP)

2. Jika sudah , masuk ke interface wlan1.

3. Kita hilangkan tanda centang pada bagian "Default Authenticate". Lalu klik "Apply".
Default authenticate sendiri berarti Access Point akan memberikan autentikasi secara default agar semua perangkat bisa terkoneksi. Dan disini kita hilangkan tanda centang tersebut karena akan hanya ada mac address yang akan kita daftar nanti yang akan terhubung.




4. Lalu ke Tab Registration , pilih kedua station yang terdaftar.


5. Lalu klik 'Copy to Access List'.


6. Nanti akan muncul di daftar Access list.


7. Nah , berikut rule yang kita perbolehkan untuk kedua station.



Konfigurasi Station 1 :

1. Koneksikan dengan Accees Point terlebih dahulu. (PTMP)

2. Masuk ke Interface Wlan1. Lalu hilangkan tanda centang pada tulisan "Default Authenticate". Jangan lupa klik "Apply".



3. Bisa kita lihat di interface wlan1 , otomatis tidak terhubung ke Access Point (tidak ada huruf R disamping wlan1). Cara untuk mengkoneksikannya kembali ialah lanjut ke nomor 4.


4. Kemudian Kita masuk ke Connect List , Isi interface dengan 'wlan1' , kemudian masukkan Mac Address perangkat Access Point yang akan kita koneksikan. Kita beri centang pada tulisan 'Connect' agar bisa terhubun antara staion dengan AP. Dan samakan SSID antara station dengan AP. Jangan lupa buat profil keamanan jika Access Point-nya memiliki password. Lalu klik 'Apply' dan 'OK'.

5. Nanti akan muncul deh AP yang kita daftarkan tadi dan akan terlihat apakah kita connect denga  Access Point Kita.


Konfigurasi Station 2 :

1. Koneksikan dengan Accees Point terlebih dahulu. (PTMP)

2. Masuk ke Interface Wlan1. Lalu hilangkan tanda centang pada tulisan "Default Authenticate". Jangan lupa klik "Apply"

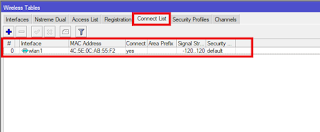

3. Masuk ke tab 'Connect List' untuk mendaftarkan Mac Address perangkat AP yang akan kita koneksikan. Jangan lupa klik 'Apply' dan 'OK'.


4. Maka akan terdaftar Mac Address perangkat AP yang akan kita koneksikan.


5. Lalu pindah ke tab 'Registration' , Jika kita sudah terkoneksi dengan AP. Maka muncul nama radio AP kita.


Pengecekan :

1. Access Point ping ip interface client yang ke arah PC client atau station..


2. Access Point ping IP Address PC Client atau station.


B. Default Forwarding

Default forwarding adalah fitur untuk mengizinkan atau tidaknya komunikasi antar client/station. Default Forwarding ini hanya bisa di setting pada Access Point. Default forwarding ini biasa di disable atau dinonaktifkan untuk keamanan hotspot client.

Konfigurasi AP :

1. Masuk ke interface wlan1 , Lalu uncentang pada bagian 'default forward'.


2. Kemudian ke tab 'Access List' , hilangkan tanda centang pada bagian 'forwarding' di mac address perangkat station. Lalu klik 'Apply' dan Klik 'OK'.


3. Kemudian ke tab 'Access List' , hilangkan tanda centang pada bagian 'forwarding' di mac address perangkat station. Lalu klik 'Apply dan klik 'OK'.


Pengecekan :

Di sisi AP :

1. Kita berhasil ping IP interface ether yang ke arah PC Client ke masing-masing station.


2. Kita berhasil ping IP Address PC Client.


Di sisi Station :

1. Namun , Kita tidak bisa ping IP Wlan ke station sebelah , dikarenakan tidak diizinkan oleh AP.


2. Begitu juga dengan station yang satunya tidak bisa ping IP wlan station sebelah. Namun tetap dalam keadaan terkoneksi antar keduanya.




Kesimpulan :

1. Mac Address Filtering ialah fitur untuk menghilangkan autentikasi secara default dan diganti dengan mendaftarkan Mac Address perangkat. Mac Address perangkat station didaftarkan dalam Access List di perangkat Access Point. Sedangkan Mac Address perangkat Access Point didaftarkan dalam Connect List di perangkat station.

2. Default Forwarding ialah fitur untuk memberikan atau menolak izin komunikasi antar perangkat station. Tetapi tetap terhubung dalam satu jaringan.

Oke mungkin hanya itu yang bisa Admin sampaikan pada postingan kali ini ...
Kurang lebihnya mohon maaf ..

Sekian,
Wassalamu'alaikum Warahmatullahi Wabarakatuh.
